JHF / HYBRID UV PRINTER

M5300.

5mの表現力。板も、ロールも。

印刷幅5,000mmの超ワイドハイブリッドUVプリンター。板状素材とロール素材を切り替え、1.5m幅のロール3本の同時印刷にも対応します。KM1024iヘッドを4列搭載し、大型サインから装飾パネルまで、多彩な出力を支えます。

M5300の見積もりを相談する

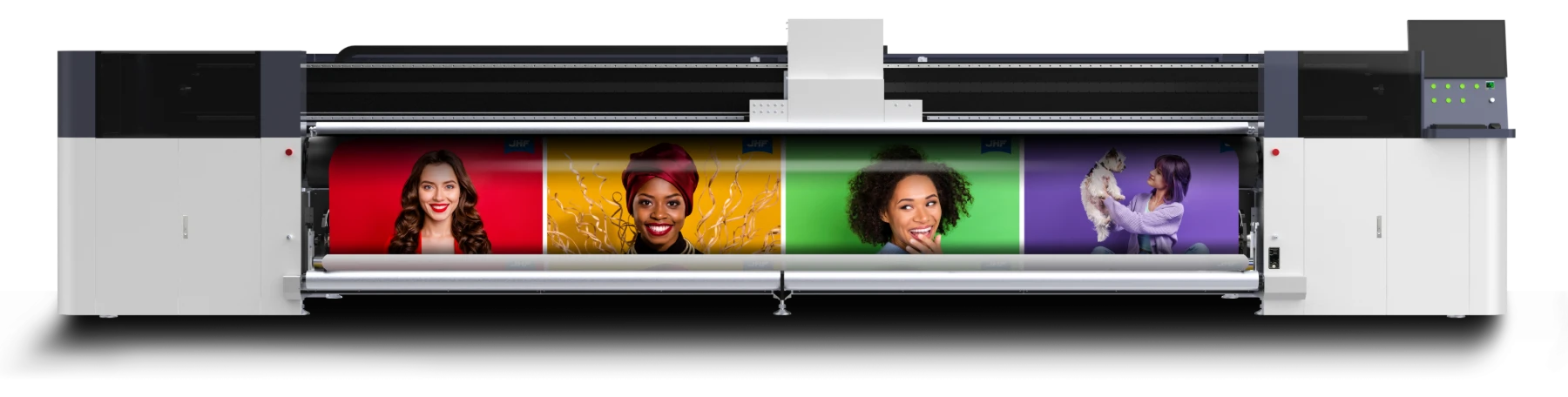

JHF M5300 ハイブリッドUVプリンター本体 — JHF M5300 / HYBRID UV PRINTING SYSTEM

PRINT WIDTH

5,000 mm

MULTI-ROLL / 1.5 m

3 rolls

MAX. SPEED / KM1024i, 4 ROWS

280 m²/h

01 / FEATURES

超ワイドな出力を、効率的な生産へ。

板状素材も、ロール3本も

5mの印刷幅を活かし、板状素材とロール素材に対応。マルチロールキットで1.5m幅のロールを3本同時に印刷でき、エッジ検出システムがロールの境界と幅を識別します。

KM1024i・4列構成

工業用KM1024iヘッドを4列、最大26ヘッド搭載。3つの印刷モードとC・M・Y・K・Lc・Lm・Wのカラー構成で、用途に合わせた出力に対応します。

安定した駆動と吸着

高精度メタルグレーティングとリニアモーター、ダブルガイドレールを採用。定圧吸着制御とゴムベルトの搬送で、素材を安定して送り、印刷精度を支えます。

ヘッド保護と静電気対策

衝突防止システムがヘッドの損傷を防ぎ、除電バーが素材表面の静電気を除去。サブタンクの温度制御と高精度フィルターで安定したインク供給を支えます。

前後ダブルロール給紙・巻取り

前後ダブルロールの給紙・巻取りシステムにより、材料のセットと作業工程を効率化。板状素材とロール素材を使い分ける生産を支えます。

水冷式LED UV硬化とRIP

水冷式LED UVランプでインクを硬化。RIPはCalderaまたはPrintFactoryに対応し、多彩なアプリケーションからの出力を支えます。

02 / PRINT MODES

3つの品質モード。

生産性から写真画質まで。
出力の目的に合わせて選べます。

KM1024i / 4 ROWS

高速モード

280m²/h

540 × 720 dpi

KM1024i / 4 ROWS

生産モード

192m²/h

540 × 1080 dpi

KM1024i / 4 ROWS

高画質モード

140m²/h

540 × 1440 dpi

印刷速度は掲載仕様値です。実際の速度・仕上がりは、素材や印刷条件によって異なります。

03 / SPECIFICATIONS

主要仕様

モデル名: M5300
メーカー: JHF
印刷方式: LED UV ハイブリッド（板状・ロール）
印刷幅: 5,000 mm
プリントヘッド: Konica Minolta KM1024i
ヘッド数: 4列（最大26ヘッド）
マルチロール印刷: 1.5m幅 × 3本同時印刷
X軸キャリッジ駆動: リニアモーター（磁気浮上式）
硬化方式: 水冷式LED UVランプ
インクタンク: 5 L
インクカラー: C・M・Y・K・Lc・Lm・W
RIPソフトウェア: Caldera / PrintFactory
対応する板状素材: 木板、アクリル板、PVC発泡板、アルポリ、スチレンボード、段ボール
対応する軟質素材: フレキシブルフィルム、3Pクロス、ファブリック、壁紙、バナー、反射フィルム、キャンバスなど
対応画像形式: TIFF, JPEG, POSTSCRIPT, EPS, PDF
使用環境: 室温18〜28℃ ／湿度40〜60%
データ転送: PCIE
消費電力: 12 kW / 380 V
入力電圧: 380 V / 50・60 Hz
機体サイズ: 8,200 × 2,020 × 1,950 mm
重量: 6,000 kg

掲載仕様は改訂版カタログのKM1024i・4列構成に基づき、メーカーサイトと仕様が異なる項目があります。印刷速度は最大値です。画像内容、素材、バンディング防止のパス数・オーバーラップ設定などにより、実際の出力速度は記載値の1/2程度になる場合があります。仕様は予告なく変更される場合があります。最新の取り扱い構成・設置条件はお問い合わせください。
